VOLVER A LA RADIO UN VIEJO ANHELO

Share
En realidad y luego de un tiempo desempeñandome como radioescucha, decidi volver a la esencia de la radioaficion. Como todo volver tiene sus pro y tambien sus contras. No es facil dejar un tema en suspenso durante casi treinta años, y retomarlo ahora en plena etapa tecnologica. Pero a decir verdad nunca me aleje demasiado, si de la trasmision pero no de la recepcion.

YAESU FT 7B


Y por donde comenzar es la pregunta ?, mi ultimo equipo fue un Yaesu 7B, cuyo unico adelanto era el de ser totalmente transistorizado, (TREINTA Y TANTOS AÑOS ATRAS ERA ALGO CASI DE EPOCA),pero ahora es todo verdaderamente digital, hermosa la brecha tecnologica a vencer.


COMENZANDO POR LO PRIMERO

Empece entonces (setiembre 2009),con un FT 707. Este es un equipo que trae las Bandas WARC, que a decir verdad no tienen el trafico ni la consistencia de las tradicionales bandas, pero alli estan y hay que utilizarlas, por lo menos para experimentar. Era un equipo adquirido hace mas de un año y que utilizaba solo para recepcion. Cuenta con todos los elementos para guardar frecuencias en memoria, un excelente sintonizador de antena y carga fantasma.

Lamentablemente entre la finalizacion de un ciclo solar y el comienzo de otro, no parece ser un buen punto de partida, pero aqui estamos y sin temor a los desafios.


http://4.bp.blogspot.com/_sHgg29Zw_7Y/SwmfZVwXBcI/AAAAAAAAA48/fGVojkLp7_s/s1600/line.jpg



Luego de rehabilitar mi licencia (LU2HFH), que todavia estaba disponible y esperandome,comence timidamente a explorar la banda de 40 metros.

Mucho ruido pero tambien buena actividad, me reencontre con algunos viejos amigos y por supuesto eso incentiva un poco mas las ganas de hacer radio.
Recordar momentos vividos treinta años atras no es poco y reencontrarse fisicamente con quienes compartimos esta actividad no lo es menos.

El consabido tema de la eleccion de las antenas, no era un tema cualquiera, pero lo solucione rapidamente con un par de dipolos para 80 y 40 metros. Colgarlos de una torre sobre el techo, recortarlos, medir la ROE, centrarlos en una frecuencia y a enviarle RF. Despues vendra la experimentacion con una G5RV y verticales, por ahora lo instalado cumple sin problemas.

A la fecha el FT 707 paso por un par de manos mas y actualmente esta en Buenos Aires en poder de la LU1DPM (la verdad que lo extraño).


Yaesu FT 101 Z






Lo que extrañaba sobremanera era la etapa valvular, y bueno naci tecnicamente cuando la valvula estaba dejando su lugar al transistor, asi que logicamente uno se acostumbra a trabajar con tensiones elevadas, esperar que un filamento tome temperatura, sintonizar la placa y tantas cosas..... buscando aqui y alla consegui hacerme de un FT 101 z (no hay muchos en venta y son un verdadero "fierro").

Un señor equipo este, tiene solo 3(tres) valvulas una excitadora (12BY7) y dos amplificadoras 6146 B a la salida, entregando 100 watts pep.
Luego de un par de dias de ajustes y carga de la antena, le tome la mano y alla fuimos.

Quizas la exactitud de un dial digital se extrañe, pero bueno, sabiendo interpretar al dial mecanico, casi que es lo mismo. Al final consegui un juego nuevo de valvulas, lo cual me llevo a repasar todo su ajuste particularmente el arrastre de la etapa Driver a cargo de la 12BY7. Medida la salida con el tono de audio se aproximo a los 120 watts. Quedo como en sus mejores dias.Actualmente este equipo esta en la Ciudad de La Plata en manos de otro colega que esta reiniciando su actividad.

Lo unico que le queda a uno por probar ademas de las antenas, ahora son los microfonos, pero habia algo que me llamaba la atencion: Las Comunicaciones Digitales.

PSK31 el modo digital.

Comence una etapa de adquisicion de conocimientos a traves de internet, descarte el packet radio y comence a bucear el PSK31 y creanme que me gusto.

Lo primero es lo primero, asi que pusimos manos a la obra y fabricamos una interface, de tal manera de poder comandar el equipo desde la consola de una PC. Y por supuesto que no todo es tan facil como lo dicen, el optoacoplamiento para el manejo del PTT me salio a la primera, logrando una excelente aislacion entre el puerto serie (USB) de la PC y el transceptor.


Otro capitulo aparte merece el adaptador USB a serie, como sabran ya casi no vienen equipos PC con puertos serie, en realidad yo vivo utilizandolos en otra actividad donde todos los equipos tienen comunicacion serie, pero en este caso en particular y en lugar de utilizar una PC, le coloque una netbook (las que no traen la unidad de CD DVD) y que se utilizan mas que todo para comunicaciones mediante internet. (TCP/IP).

Elegi una que tuviera Windows XP, ya que es un sistema operativo estable y hay drivers de todo tipo. El tema es que no todos los adaptadores o convertidores serie USB funcionan, pero logre hacerme de un generico que en la primera instalacion, fue reconocido por la netbook.

Todo el tema PTT estaba solucionado, instale el programa DIGIPAN y netbook con transceptor se hermanaron en un solo acto.

Ahora comenzaba la otra parte, transferir señal desde la salida del transceptor a la netbook y viceversa, y aqui les digo, este si que es un tema a tener en cuenta.
Es preferible por razones de aislacion, utilizar acoplamiento por medio de transformadores de audio, lo lamentable es que ya casi tampoco se consiguen los transformadores de audio de las radio a transistores (ahora vienen totalmente integradas y sin transformador), por lo que rebuscar en el cajon de trastes de electronica es una obligacion.

Los trafos a utilizar deben ser los denominados Driver, no los de salida, dado que la impedancia debe estar en alrededor de los 500 ohms hacia ambos lados. Esto es lo mejor aunque se puede utilizar el trafo de salida para atacar directamente la placa de la Netbook con n poquito mas de potencia (volumen).

Si no hay buena adaptacion, posiblemente y por mas que aumentemos los controles de volumen de la placa de sonido en la netbook o PC, no logremos excitar al programa decodificador (DIGIPAN) y eso ocurrio en mi caso, el trafo tenia una muy baja impedancia y en la parte baja de la pantalla que muestra el digipan, donde aparecen en forma panoramica las estaciones, este sector permanecia de color negro, ni siquiera un pequeño azulado y menos ese color oro de ruidos y estaciones fuertes.

Pude conseguir otro trafo de una radio Hitachi y alli si que la cosa cambio. El programa se convirtio en una hemorragia de color azul intenso y sobre el la modulacion de las estaciones en color dorado. Ahora si estaba de nuevo en la senda de las comunicaciones digitales, el programa comenzo a decodificar sin problemas las señales de estaciones trasmitiendo en BPSK31.

La interface quedo armada, la netbook preparada y el transceptor listo para la salida al aire.

Realmente el modo PSK31 es para mi hoy por hoy, la mejor manera de hacer radio con cambios cortos, con los datos justos y llegando a pesar del ruido , a cubrir distancias considerables.

Solo utilizo 20 watts sobre los 100 posibles y ahora me agarro el gustito por el QRP y la telegrafia.


Por supuesto que el DIGIPAN fue para dar los primeros pasos, utilice un par de programas mas, pero creanme que el que mejor anda, por lo menos para mi es el DM 780. Es excelente y tiene una particularidad o secretito. Se puede configurar una de las Macros para trasmitir digitos , letras o numeros. De esta manera cuando saludo a alguna estacion termino mi trasmision haciendo aparecer en pantalla el "73", un pequeño y original detalle de buen gusto.


Logicamente el programa permite conexion directa con el QRZ.com, por lo que una vez señalada la estacion recibida, cuento con todos los datos y el llenado automatico del libro de logs o guardia y tambien el envio automatico de la QSL electronica.


EL CAMBIO

Ya que me estaba quedando sin equipos comence a cambiar de tecnologia.


Yaesu FT 817 ND

Agregue entonces un FT 817 D, uno de los mejores equipos preparados para el QRP, con 10 Watts maximos en BLU y modos digitales. Tiene todas las bandas desde 160 metros hasta 6 metros y tambien 144 y 430 Mhz.
Un combo total (frecuencias aeronauticas, FM, en fin todo lo que se pueda escuchar alli esta).



Es un equipo con bateria incorporada para utilizacion portatil, pero que es un excelente compañero para la netbook (lo apode El Petiso, por su tamaño, pero no por sus prestaciones.).


Actualmente lo tengo listo dentro de una mochila con un juego de antenas moviles y portatiles de emergencia.

Yaesu FT 857

Le agregue a la estacion, a posteriori dos equipos mas, un FT 857 (el hermano mayor del anterior con 100 Watts de salida y DSP en recepcion), que utilizo para los comunicados en fonia (los tradicionales) y tambien un UNIDEN President para la Banda de 10 metros con una antena comet vertical trabajando en forma autonoma. Tambien un sintonizador automatico ICOM AT 500.





Estos son los equipos que resolvieron el comienzo de la actividad radial (por ahora).

Generalmente estoy en 7035 Khz. en BPSK31 cuando las condiciones lo permiten y bastante activo.
Tambien hago sintonia permanente en VHF 146.305 Mhz.




UNIDEN PRESIDENT para 28 Mhz.


En la actualidad en poder de la LU7HBK

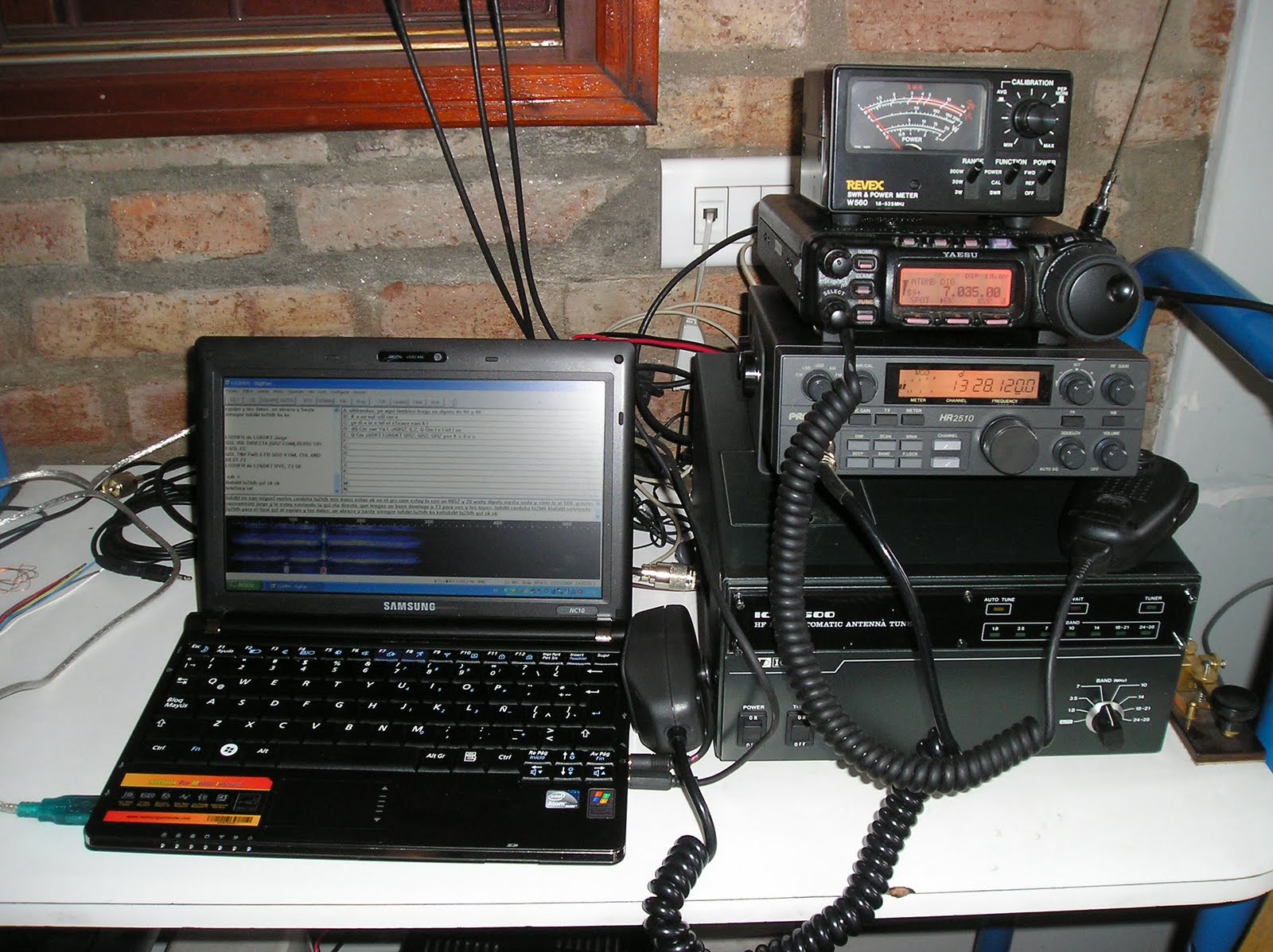

Detalle del conjunto trabajando BPSK31


http://3.bp.blogspot.com/_sHgg29Zw_7Y/Swmog9Q8YoI/AAAAAAAAA50/ZdN78w0YW2w/s1600/P1010338.JPG

Haciendo doble click se puede ampliar la imagen y ver en la netbook el comunicado con una estacion de Buenos Aires. El equipo de abajo a la derecha es un sintonizador ICOM AT 500 con motorizacion (sintonia automatica por medio de la ROE).


ACTUALIZANDO EQUIPOS

Como no podia ser de otra manera, segui en carrera y con el tiempo me apropie de un FT 890 con sintonizador automatico incorporado.


Este es un equipo totalmente recomendable para todo tipo de operaciones, sean moviles o fijas. Es muy sencillo de manejar, tiene una gran sensibilidad en recepcion y su potencia de 100 watts junto a un audio destacado (en conjunto con un microfono MD 100 de la yaesu), me permitieron mantener un excelente nivel de trasmision en las distintas actividades desarrolladas en 80 y en 40 metros.



Este equipo tiene una particularidad, presenta una serie de menues ocultos, que permiten varias potencias, selectividad, sensibilidad, etc. pero principalmente nos da la oportunidad de poder variar el filtro de audio, recortandolo alrededor de la banda lateral o ampliando el espectro, de tal manera que se puede efectuar una hermosa trasmision al estilo DX con banda angosta (ruido encajonado y latoso pero muy efectivo) o una excelente trasmision al estilo broadcasting.


Creanme que me diverti bastante con este equipo y fue por demas noble permitiendome trasmitir con antenas realmente desajustadas, sin ninguna queja por parte del sintonizador automatico.


Actualmente se encuentra trabajando en rafaela. (otro equipo que extraño, ya que en los momentos en que no estaba trabajando las bandas de aficionados, sintonizaba radios de ondas medias sobre todo del litoral, resultando un muy buen compañero).

Todavia no puedo entender el porque de este desprendimiento¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡


Anexando las comunicaciones via satelite



El Yaesu FT 847



Siguiendo con esta rotacion de equipos, y adquiriendo experiencia, llego a mis manos un equipo preparado para este tipo de trabajo, con salidas separadas para VHF y UHF y modos BLU o FM, es decir listo para enlazar cualquier satelite de orbita baja., se trata de un FT 847.


Este equipo es bastante raro de conseguir y se encuentra emparentado con el FT 920 con similares prestaciones aunque sin la frecuencias de VHF y UHF.


Es un equipo con muy buena recepcion y un DSP verdadero( pero verdadero en serio).


Su manejo es muy intuitivo, al contrario de los equipos compactos en donde uno debe mantener en su mente, una serie de pasos y menues, aqui directamente esta la tecla correspondiente a cada funcion.


No hay que recordar nada mas que, la funcion de la tecla y listo.


Ademas en funcion satelite se ilumina el teclado y se abren las dos bandas dando la sensacion de una verdadera estacion de comunicaciones.


Realmente es un equipo base bastante sofisticado para su epoca (nacio en 1998 y se discontinuo su fabricacion hace solamente 5 años, es decir que estuvo vigente durante casi 7 años lo cual no es poco).




LOS CONCURSOS


El Tandem de competicion


Yo sabia que esto de ir cambiando en forma permanente de equipos y tecnologias, me iba acercando inexorablemente al tema concursos, algo que en su momento no queria encarar, pero aparecio casi como una necesidad.


Habia experimentado en muy poco tiempo, (MENOS DE UN AÑO) toda una serie de cambios, teclas, menues, sintonizaciones automaticas, manuales, antenas, microfonos etc., pero faltaba el salto hacia una de las actividades que generan el famoso estress de la competencia.


LOS CONCURSOS RADIALES.


Entonces decidi prepararme para ello.


ICOM IC 7000


Llamar "CQ concurso " repetidamente, deja la garganta agotada y no puede uno concentrarse en el corresponsal, la señal, el multiplicador etc.


Tenia algo que podia andar pero ya lo estaba utilizando en modos digitales (FT 857) y me faltaba el "lorito", es decir la memoria de grabacion que me permitia grabar el mensaje o llamado a concurso, el QRZ, señales, etc. , y tambien que permitiera grabar al corresponsal o señal de CW o RTTY para decodificarla posteriormente.








Elegi entonces uno de los equipo digitales que considero de vanguardia dentro de la linea ICOM el IC 7000, encima con la opcion de poder ver TV en su pantalla TFT e inclusive decodificar directamente la señal de RTTY.
Cuando lo traje por primera vez y lo "saque" al aire me lleve otra sorpresa plus, su excelente calidad de audio utilizando el microfono original, algo que le cuesta a la mayoria de los equipos actuales. Para ellos (la inmensa mayoria de equipos digitales en venta), se hace necesario, para lograr una calidad de audio aceptable, agregarle alguna consola de audio o microfono preamplificado.

Con este equipo realmente no hace falta, manteniendo la ganancia a la mitad del total se logra excelentes resultados.

Ademas viene con TODOS los filtros incorporados, para BLU ancha, angosta, CW RTTY etc. lo cual no deja de ser una ventaja. Su pantalla presenta toda la informacion necesaria (y aun mas de la necesaria), con diversidad de colores, permitiendo controlar todas las funciones y rendimiento con una sola mirada al display.

Amplificador Lineal IC 2KL

Definido el equipo para concursos, faltaba la "ayuda" que debe existir, siempre que la misma se pueda utilizar (en algunos concursos la potencia maxima se fija en 100 Watts) pero en otros es libre y depende de la autorizacion de la CNC.
En mi caso la potencia maxima permitida es de 500 Watts, asi que el tandem elegido como ayuda fue un amplificador lineal de estado solido IC 2KL de la linea Icom, junto al sintonizador automatico IC AT 500.

Realmente un tandem "temible" llevandolo a 400 watts de salida y todo ajustadito, lo unico que debo tocar es el cambio de bandas y alla vamos.








Actualmente estoy trabajando el Concurso de Prefectura, ya lo hice con Gendarmeria y estoy presente en todo evento, activacion, faros, museos, estaciones ferroviarias y señales que se crucen el aire con muy buen resultado.

EQUIPOS ANALOGICOS
Habiendo cumplimentado con el equipamiento completo de mi estacion de radio, no podia dejar de lado las glorias analogicas de cada marca. Hoy forman parte de mi estacion un legendario Kenwood TS 130 S con oscilador de alta estabilidad separado, fuente de alimentacion, parlante y microfono MC 50 con una muy buena recepcion en BLU (aunque le falta el AM) .



















y mi ultima adquisicion (Agosto de 2010),es un Yaesu FT 301 con el cual me siento muy comodo.

Es un equipo bastante raro ya que genera 200 Watts (160 de salida) en BLU, lo cual no deja de ser una muy buena potencia. Su dial es analogico en serio (me recuerda al FT 101).

Los transistores de salida trabajan frios (una rareza) y no tiene ventilador o cooler. Presenta una gran estabilidad en frecuencia, sin derivas luego de horas de trabajo.
Su audio es muy bueno (fue retocado ya que estos equipos generalmente eran algo cortos en audio) y su recepcion me recuerda a los mejores tiempos del AM. Su dial es bastante exacto e intuitivo. Ahhh y como si fuera poco tiene AM y FSK, que tal?.










Creo que por ahora estamos completos y solo falta disfrutar cada uno de los equipos en su plenitud, ojala que el ciclo solar se mantenga y por supuesto mejore.
Queda pendiente para el proximo año, encarar el Campeonato Argentino de HF y por supuesto comenzar con CW (una materia pendiente), para lograr el ascenso de categoria y divertirme con el verdadero sistema de comunicaciones, a la antigua pero bien aggiornado, "la señora radiotelegrafia".
Lo imagino al TS 130 S con su filtro de CW y mi ultima (por ahora) ,adquisicion de un amplificador lineal Kenwood TL 922 de 2Kw PeP, con 2(dos) valvulas -damajuanas- 3 500Z , como las estrellas del año 2011.-



Ing. Pedro E. Navarro
LU2HFH
